ISP之常用图像缩放算法

  • ~13.25K 字

FPGA图像处理中常用的图像缩放算法，包括最近邻插值算法、双线性邻插值算法、双三次邻插值算法，以及双线性的MATLAB与FPGA实现。

双线性邻域插值算法

基础理论

核心思想： 标准的线性插值是在一维直线上，根据已知两点的坐标和值，来计算中间某个未知点的值。而双线性插值指的是做了两次线性插值，是在一个二维平面上的。而 双线性插值 (Bilinear Interpolation)，顾名思义，就是做了两次线性插值，但它是在一个二维平面上。当我们要计算目标图像中某个点 (x, y) 的像素值时，我们先找到它对应在源图像中的位置 (src_x, src_y)。这个位置通常是浮点数，落在四个真实像素点之间。
算法步骤：

  1. 坐标映射：将目标图像的坐标 (dst_x, dst_y) 映射回源图像的坐标 (src_x, src_y)。

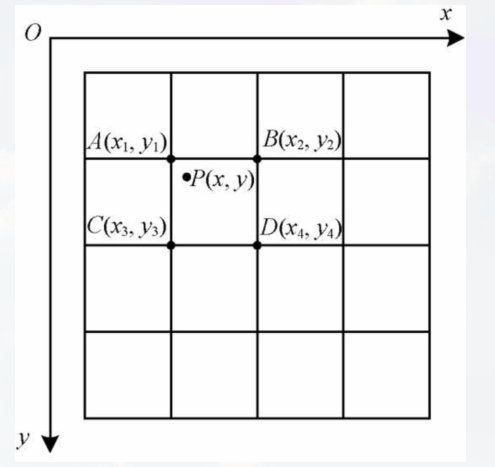

  2. 找到四个邻近点：根据 (src_x, src_y) 找到它周围的四个像素点，即上图的 Q11, Q12, Q21, Q22。（如上图）
  3. 第一次线性插值：在 x 方向上，分别对上下两行进行线性插值，计算出两个临时点 R1 和 R2 的值。
  4. 第二次线性插值：在 y 方向上，对 R1 和 R2 进行线性插值，最终得到 P 点的像素值。

公式：

$$
f(P) = (1 - d_x)(1 - d_y) f(Q_{11}) + d_x(1 - d_y) f(Q_{21}) + (1 - d_x)d_y f(Q_{12}) + d_x d_y f(Q_{22})
$$

原理实例化：
![[ISP之常用图像缩放算法 2025-07-25 20.53.47.excalidraw]]

笔者理论改进

笔者最终目标是实现再FPGA可以高效运行的双线性插值，为此需要在一开始从算法层面去改进。出于习惯，个人觉得以下公式更清晰：
$$
I(i, j) = [1 - y(i)] \times \left{ [(1 - x(j)) \times T_A(r) + x(j) \times T_B(r)] \right} + y(i) \times \left{ [(1 - x(j)) \times T_C(r) + x(j) \times T_D(r)] \right}
$$
为了清晰地表达，约定以下符号：

  • Ws​,Hs​：源图像的宽度和高度。
  • Wd​,Hd​：目标图像的宽度和高度。
  • (dstx​,dsty​)：目标图像中的像素坐标。
  • (srcx​,srcy​)：通过映射在源图像中得到的浮点坐标。
  • (x1​,y1​)：包围 (srcx​,srcy​) 的四点矩阵的左上角整数坐标，即 x1​=⌊srcx​⌋,y1​=⌊srcy​⌋。
  • dx,dy：浮点坐标的小数部分，即 dx=srcx​−x1​,dy=srcy​−y1​。
  • N：定点运算的小数位数，这里 N=10。
  • S：缩放因子 (Scale)，S=2N=1024。
  • Xfixed​：表示变量 X 的定点整数形式。
  • TA,TB,TC,TD：分别代表源图像中四个邻近像素 f(x1​,y1​), f(x1​+1,y1​), f(x1​,y1​+1), f(x1​+1,y1​+1) 的值。
  • ≪N：代表逻辑左移N位（乘以 S=2N）。
  • ≫N：代表算术右移N位（除以 S=2N 并向下取整）。

改进1：
小数在FPGA中是难以接受的，所以将1扩大1024倍，为此得到
$$
I(i, j) = [1024 - y(i)] \times \left{ [(1024 - x(j)) \times T_A(r) + x(j) \times T_B(r)] \right} + y(i) \times \left{ [(1024 - x(j)) \times T_C(r) + x(j) \times T_D(r)] \right}
$$

改进2：
上述公式存在6次乘法，而且在实际中位宽较大，比较消耗资源，为此采取差分方式来代替上述表达式，差分情况下只需要做三次乘法，对于1024的除法采用移位即可。
$$
I(i,j);=;
\bigl(1024-y(i)\bigr)\Bigl[T_A(r)+\bigl(T_B(r)-T_A(r)\bigr)\tfrac{x(j)}{1024}\Bigr]
;+;
y(i)\Bigl[T_C(r)+\bigl(T_D(r)-T_C(r)\bigr)\tfrac{x(j)}{1024}\Bigr]
$$

分步数学推导

前处理 / 地址生成单元

这部分的目标是根据目标像素坐标 (dst_x, dst_y)，计算出插值所需的四个源像素位置和两个权重。
1. 坐标映射：
将目标坐标范围 [0, Wd-1] 映射到源坐标范围 [0, Ws-1]。
标准浮点公式：
$$
\begin{align*}
src_x &= dst_x \cdot \frac{W_s - 1}{W_d - 1} \
src_y &= dst_y \cdot \frac{H_s - 1}{H_d - 1}
\end{align*}
$$
定点实现公式:
$$
\begin{align*}
src_x_{fixed} &= \left\lfloor \frac{dst_x \cdot (W_s - 1) \cdot S}{W_d - 1} \right\rfloor \
src_y_{fixed} &= \left\lfloor \frac{dst_y \cdot (H_s - 1) \cdot S}{H_d - 1} \right\rfloor
\end{align*}
$$
2. 分解整数坐标与小数权重
从定点坐标 src_x_fixed 中分离出整数部分 x1 和归一化的小数权重 x_norm。
整数坐标 x1,y1 公式：
$$
\begin{align*}
x_1 &= \left\lfloor \frac{src_x_{fixed}}{S} \right\rfloor \quad \Leftrightarrow \quad x_1 = src_x_{fixed} \gg N \
y_1 &= \left\lfloor \frac{src_y_{fixed}}{S} \right\rfloor \quad \Leftrightarrow \quad y_1 = src_y_{fixed} \gg N
\end{align*}
$$
小数坐标x_norm ,y_norm公式：
$$
\begin{align*}
dx &= src_x - x_1 \implies dx_{fixed} = (src_x - x_1) \cdot S = src_x_{fixed} - x_1 \cdot S \
x_{norm} &= src_x_{fixed} \pmod{S} \quad \Leftrightarrow \quad x_{norm} = src_x_{fixed} ,&, (S - 1)
\end{align*}
$$

y_norm 同理

插值计算核心

省流：为什么这么做？因为这个版本逻辑对于fpga来说既能保持精度（与浮点存在±1误差），又符合计算逻辑

1
2
3
// R1 = TA << 10 + x * (TB - TA)
// R2 = TC << 10 + x * (TD - TC)
// I  = R1 >> 10 + [y * (R2 - R1)] >> 20

1. X方向的线性插值
计算中间点 R1​ (在 y1​ 行) 和 R2​ (在 y1​+1 行) 的值。
标准浮点公式：
$$
\begin{align*}
R_1 &= (1 - dx) \cdot TA + dx \cdot TB \
R_2 &= (1 - dx) \cdot TC + dx \cdot TD
\end{align*}
$$
定点公式：
$$
R_{1_{fixed}} = (S - x_{norm}) \cdot TA + x_{norm} \cdot TB
$$
展开
$$
R_1_{fixed} = S \cdot TA - x_{norm} \cdot TA + x_{norm} \cdot TB = (TA \ll N) + x_{norm} \cdot (TB - TA)
$$
R_2fix同理
2. Y方向的线性插值
利用 R1​ 和 R2​ 计算最终像素值 I。
标准浮点公式：
$$
I = (1 - dy) \cdot R_1 + dy \cdot R_2
$$
定点实现公式:
$$
I_{final} = \left\lfloor \frac{(S - y_{norm}) \cdot R_{1_{fixed}} + y_{norm} \cdot R_{2_{fixed}}}{S^2} \right\rfloor
$$
拆分展开：
$$
\begin{align*}
I_{final} &= \left\lfloor \frac{S \cdot R_{1_{fixed}} + y_{norm} \cdot (R_{2_{fixed}} - R_{1_{fixed}})}{S^2} \right\rfloor \
I_{final} &= \left\lfloor \frac{R_{1_{fixed}}}{S} + \frac{y_{norm} \cdot (R_{2_{fixed}} - R_{1_{fixed}})}{S^2} \right\rfloor
\end{align*}
$$
3. 最终步骤
$$
I_{final} = (R_{1_{fixed}} \gg N) + \left( (y_{norm} \cdot (R_{2_{fixed}} - R_{1_{fixed}})) \gg 2N \right)
$$

python定点实现

code

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
100
101
102
103
104
105
106
107
108
import cv2
import numpy as np
import numpy as ny
import matplotlib.pyplot as plt
from scipy.stats import yeojohnson_normmax

# --- Matplotlib 中文显示设置 ---import matplotlib

matplotlib.rcParams['font.sans-serif'] = ['SimHei']  # 使用黑体
matplotlib.rcParams['axes.unicode_minus'] = False  # 正常显示负号

def bilinear_verilog(src_img,dst_shape):
    FRAC_BITS = 10
    SCALE = 1 << FRAC_BITS # 1024

    src_h,src_w = src_img.shape[:2]
    dst_h,dst_w = dst_shape

    if len(src_img.shape) == 3:
        channels = src_img.shape[2]
    else:
        channels =1

    dst_img = np.zeros((dst_h,dst_w,channels),np.uint8)

    for dst_y in range(dst_h):
        for dst_x in range(dst_w):
            # 坐标映射
            src_x_fixed = (dst_x * (src_w-1) * SCALE)//(dst_w-1)
            src_h_fixed = (dst_y * (src_h-1) * SCALE)//(dst_h-1)

            # 分解坐标和权重
            x1 = src_x_fixed >> FRAC_BITS
            y1 = src_h_fixed >> FRAC_BITS
            x_norm = src_x_fixed & (SCALE-1)
            y_norm = src_h_fixed & (SCALE-1)

            # 边界处理
            x2 = x1 + 1
            y2 = y1 + 1
            x1 = max(0, x1);x2 = min(src_w - 1, x2)
            y1 = max(0, y1);y2 = min(src_h - 1, y2)

            # 核心公式
            # R1 = TA << 10 + x * (TB - TA)
            # R2 = TC << 10 + x * (TD - TC)            # I = R1 >> 10 + [y * (R2 - R1)] >> 20
            for c in range(channels):
                # 获取4个临近点
                TA = int(src_img[y1,x1,c])
                TB = int(src_img[y1,x2,c])
                TC = int(src_img[y2, x1, c])
                TD = int(src_img[y2, x2, c])

                # x方向插值
                diff1 = TB - TA
                diff2 = TD - TC
                R1 = (TA << FRAC_BITS) + x_norm * diff1
                R2 = (TB << FRAC_BITS) + x_norm * diff2

                # y方向插值
                term1 = R1 >> FRAC_BITS

                diff_R = R2 - R1
                mult_v = y_norm * diff_R

                rounding_offset = 1 << (2 * FRAC_BITS - 1)
                term2 = (mult_v + rounding_offset) >> (2 * FRAC_BITS)

                final_pixel_val = term1 + term2

                dst_img[dst_y, dst_x, c] = np.clip(final_pixel_val,0,255)

        if channels == 1:
            dst_img = np.squeeze(dst_img, axis=2)

    return dst_img

# mian
if __name__=='__main__':
    img = cv2.imread('tenshu.jpg')
    img = cv2.cvtColor(img,cv2.COLOR_BGR2RGB)


    target_shape = (480,640) # 高度、宽度

    zoomed_verilog = bilinear_verilog(img,target_shape)

    target_size_cv2 = (target_shape[1], target_shape[0])
    zoomed_cv2 = cv2.resize(img,target_size_cv2,interpolation=cv2.INTER_LINEAR)

    # 显示结果
    plt.figure(figsize=(15, 7))
    plt.suptitle("Verilog风格定点实现 vs OpenCV实现", fontsize=16)

    plt.subplot(1, 3, 1)
    plt.imshow(img)
    plt.title(f"原始图像 ({img.shape[1]}x{img.shape[0]})")

    plt.subplot(1, 3, 2)
    plt.imshow(zoomed_verilog)
    plt.title(f"Verilog风格定点实现 ({target_shape[1]}x{target_shape[0]})")

    plt.subplot(1, 3, 3)
    plt.imshow(zoomed_cv2)
    plt.title(f"OpenCV cv2.resize")

    plt.tight_layout(rect=[0, 0.03, 1, 0.95])
    plt.show()

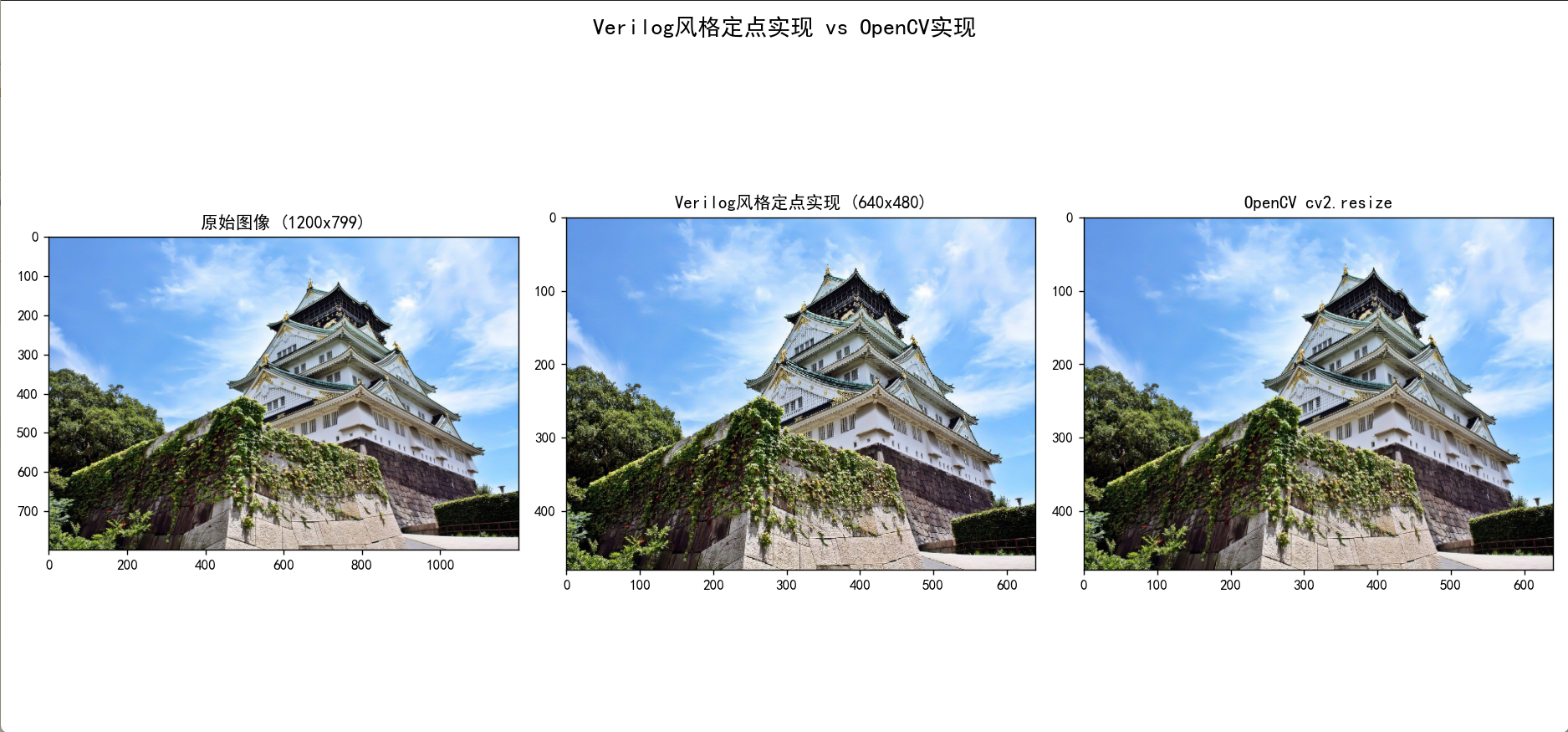

result


优化

除法计算过于多，每个像素都进行一次除法，这是极其反优化的。为此优化只做一次，预先计算一个高精度的“组合缩放因子”，这个因子包含了原始的缩放比例和用于最终结果的SCALE。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
100
101
102
103
104
105
106
107
108
109
110
111
112
113
114
115
116
117
118
119
120
121
122
123
124
125
126
# -*- coding: utf-8 -*-
import cv2
import numpy as np
import matplotlib.pyplot as plt

# --- Matplotlib 中文显示设置 ---import matplotlib
matplotlib.rcParams['font.sans-serif'] = ['SimHei']  # 使用黑体
matplotlib.rcParams['axes.unicode_minus'] = False  # 正常显示负号

def bilinear_verilog_optimized(src_img, dst_shape):
    # --- 定点数和精度定义 ---    FRAC_BITS = 10
    SCALE = 1 << FRAC_BITS  # 1024

    # --- 图像基本信息 ---    src_h, src_w = src_img.shape[:2]
    dst_h, dst_w = dst_shape

    if len(src_img.shape) == 3:
        channels = src_img.shape[2]
    else:
        channels = 1
        # 统一将灰度图也处理为3维，方便计算
        src_img = np.expand_dims(src_img, axis=-1)

    dst_img = np.zeros((dst_h, dst_w, channels), np.uint8)


    RATIO_PRECISION_BITS = 16
    RATIO_SCALE = 1 << RATIO_PRECISION_BITS

    if dst_w > 1:
        combined_scale_x = ((src_w - 1) * SCALE * RATIO_SCALE) // (dst_w - 1)
    else:
        combined_scale_x = 0

    if dst_h > 1:
        combined_scale_y = ((src_h - 1) * SCALE * RATIO_SCALE) // (dst_h - 1)
    else:
        combined_scale_y = 0

    # --- 遍历目标图像 ---    for dst_y in range(dst_h):
        for dst_x in range(dst_w):
            # --- 坐标映射 (优化后) ---
            src_x_fixed = (dst_x * combined_scale_x) >> RATIO_PRECISION_BITS
            src_y_fixed = (dst_y * combined_scale_y) >> RATIO_PRECISION_BITS

            # --- 分解坐标和权重 ---            x1 = src_x_fixed >> FRAC_BITS
            y1 = src_y_fixed >> FRAC_BITS
            x_norm = src_x_fixed & (SCALE - 1)
            y_norm = src_y_fixed & (SCALE - 1)

            # --- 边界处理 ---            x2 = x1 + 1
            y2 = y1 + 1
            x1 = max(0, x1); x2 = min(src_w - 1, x2)
            y1 = max(0, y1); y2 = min(src_h - 1, y2)

            # --- 核心插值公式 ---            # R1 = (TA << 10) + x_norm * (TB - TA)            # R2 = (TC << 10) + x_norm * (TD - TC)            # I  = (R1 >> 10) + [y_norm * (R2 - R1)] >> 20            for c in range(channels):
                # 获取4个临近点
                TA = int(src_img[y1, x1, c])
                TB = int(src_img[y1, x2, c])
                TC = int(src_img[y2, x1, c])
                TD = int(src_img[y2, x2, c])

                # X方向插值
                diff1 = TB - TA
                diff2 = TD - TC
                R1 = (TA << FRAC_BITS) + x_norm * diff1
                # *** 修正点: R2的计算应基于TC和TD ***
                R2 = (TC << FRAC_BITS) + x_norm * diff2

                # Y方向插值
                term1 = R1 >> FRAC_BITS
                diff_R = R2 - R1
                mult_v = y_norm * diff_R

                # 添加舍入值以提高精度
                rounding_offset = 1 << (2 * FRAC_BITS - 1)
                term2 = (mult_v + rounding_offset) >> (2 * FRAC_BITS)

                final_pixel_val = term1 + term2

                dst_img[dst_y, dst_x, c] = np.clip(final_pixel_val, 0, 255)

    if channels == 1:
        dst_img = np.squeeze(dst_img, axis=-1)

    return dst_img

# --- 主程序 ---if __name__ == '__main__':
    try:
        img = cv2.imread('tenshu.jpg')
        img = cv2.cvtColor(img, cv2.COLOR_BGR2RGB)
    except Exception as e:
        print(f"无法加载图像 'tenshu.jpg'，请确保文件存在。错误: {e}")
        # 创建一个备用测试图像
        img = np.zeros((100, 100, 3), dtype=np.uint8)
        img[0:50, 0:50] = [255, 0, 0]
        img[50:100, 0:50] = [0, 255, 0]
        img[0:50, 50:100] = [0, 0, 255]
        img[50:100, 50:100] = [255, 255, 0]


    target_shape = (480, 640)  # 高度、宽度

    zoomed_verilog = bilinear_verilog_optimized(img, target_shape)

    target_size_cv2 = (target_shape[1], target_shape[0])
    zoomed_cv2 = cv2.resize(img, target_size_cv2, interpolation=cv2.INTER_LINEAR)

    # 显示结果
    plt.figure(figsize=(15, 7))
    plt.suptitle("优化后的定点实现 vs OpenCV实现", fontsize=16)

    plt.subplot(1, 3, 1)
    plt.imshow(img)
    plt.title(f"原始图像 ({img.shape[1]}x{img.shape[0]})")

    plt.subplot(1, 3, 2)
    plt.imshow(zoomed_verilog)
    plt.title(f"优化后的定点实现 ({target_shape[1]}x{target_shape[0]})")

    plt.subplot(1, 3, 3)
    plt.imshow(zoomed_cv2)
    plt.title(f"OpenCV cv2.resize")

    plt.tight_layout(rect=[0, 0.03, 1, 0.95])
    plt.show()

FPGA实现

模块设计

![[ISP之常用图像缩放算法 2025-07-26 19.32.04.excalidraw|2000]]

BUG日志

“今天又在很努力的写bug了！”

在Verilog实现地址生成的过程中，难以避免对于除法精度的处理

如下公式，往往会出现小数，就算对其扩大，由于dst也是较大的数字，一旦误差被放大1000也是巨大的偏移，会越来越偏，花了大半天时间，很难在资源和效率之间平衡，每次都用除法资源量是巨大的，不可接受！！又想着去修正数值，但是这样又会写死，难以适配更多的变化。

最后，取消了-1 🤤，不可否认的是这样也存在难以适配的问题，但是这也许是当先最简单最省事最可靠的办法，对于其它分辨率变化，我认为更应该是在 localparam 部分就让他为整数。

$$
\begin{align*}
src_x &= dst_x \cdot \frac{W_s - 1}{W_d - 1} \
src_y &= dst_y \cdot \frac{H_s - 1}{H_d - 1}
\end{align*}
$$

本作品采用 知识共享署名-相同方式共享 4.0 国际许可协议 进行许可
赞助喵
非常感谢您的喜欢！
赞助喵
分享这一刻
让朋友们也来瞅瞅！
