FPGA DDR3 + AXI4 帧缓冲控制器实现指南

  • ~22.90K 字

FPGA DDR3 + AXI4 帧缓冲控制器实现指南

目录

  1. 系统架构
  2. DDR3 硬件与 MIG 配置
  3. AXI4 协议要点
  4. axi4_ctrl 模块详解
  5. 时钟域与帧缓冲管理
  6. 关键 Bug 与修复
  7. 调试方法
  8. 参考资料

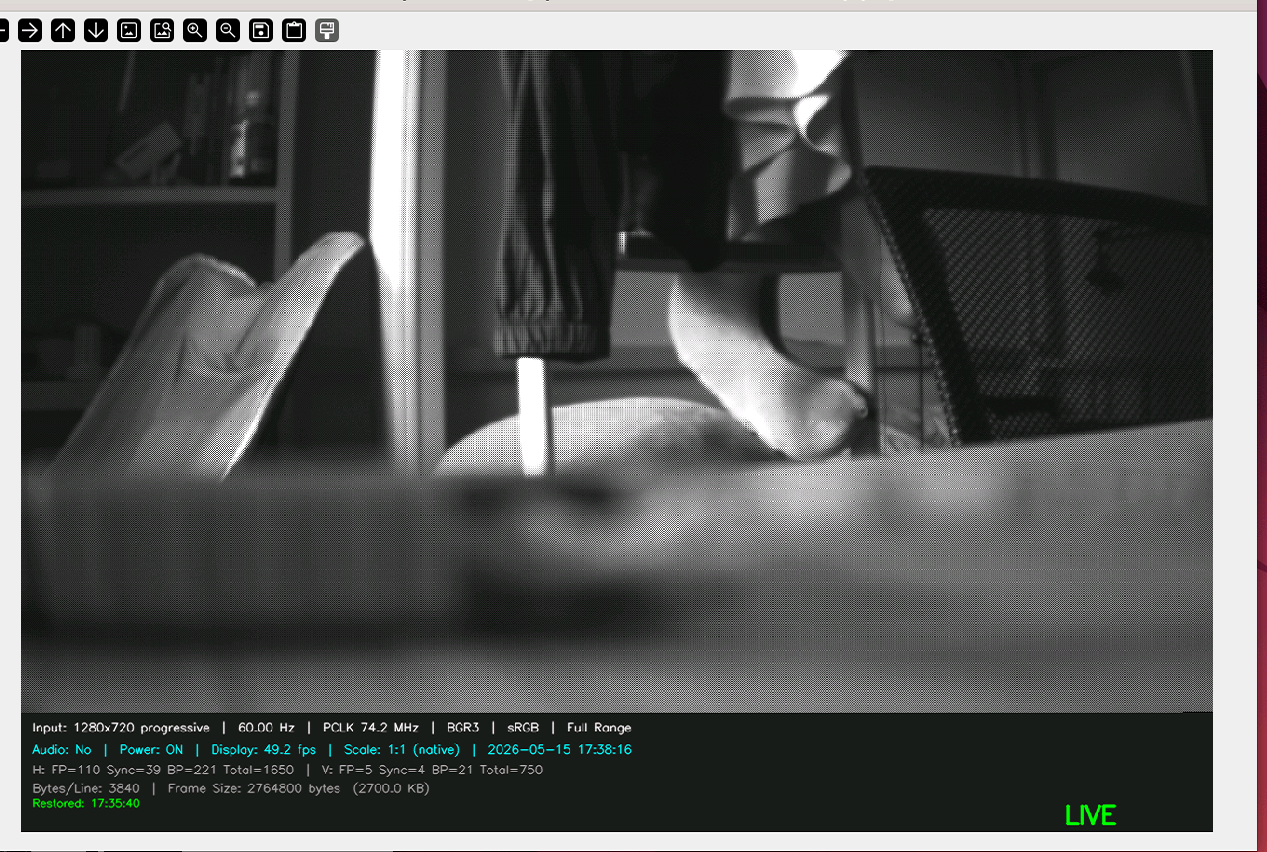

  9. 测试结果
  10. 源码

1. 系统架构

本设计实现了一条完整的图像数据通路:摄像头/测试图案 → DDR3 帧缓冲 → HDMI 显示。

1
2
3
4
5
6
7
8
9
10
11
12
13
                        ┌─────────────┐
SC1336 Sensor ─────────→│ │
(DVP 8-bit) │ axi4_ctrl │ ┌──────────┐ ┌─────────┐
│ │────→│ DDR3_0 │────→│ │
Test Pattern @24MHz ───→│ W0_FIFO │ │ (MIG) │ │ HDMI │
│ 256b×? │ │ MT41K.. │ │ 720p@60 │
│ │←────│ 667MHz │────→│ │
│ R0_FIFO │ └──────────┘ └─────────┘
│ 256b×? │
└─────────────┘
↑ ↓
clk_cmos clk_video
(24MHz) (74.25MHz)

核心设计原则:写读时钟域分离。

  • 写侧用 clk_cmos(24MHz),独立于显示时序
  • 读侧用 clk_video(74.25MHz),与 LCD 扫描同步
  • 4 个帧缓冲区避免读写冲突

2. DDR3 硬件与 MIG 配置

2.1 硬件规格

参数
FPGA XC7K70T-FBG676 (-3)
DDR3 芯片 MT41K128M16XX-15E × 2pcs
数据位宽 32-bit(两片 16-bit 拼接)
DDR 频率 666.67MHz (1333 MT/s)
带宽 32bit × 1333MT/s = 5.3 GB/s

2.2 MIG IP 配置

MIG(Memory Interface Generator)是 Xilinx 提供的 DDR3 控制器 IP 核。关键参数:

1
2
3
4
5
6
7
8
9
10
11
Design Clock Frequency         : 666.67 MHz (1500 ps)
PHY to Controller Clock Ratio : 4:1
Input Clock Period : 3999 ps (~250 MHz)
CLKFBOUT_MULT (PLL) : 16
DIVCLK_DIVIDE (PLL) : 3
Memory Part : MT41K128M16XX-15E
Data Width : 32
AXI Data Width : 256
ID Width : 4
Address Mapping : BANK_ROW_COLUMN
SysResetPolarity : ACTIVE LOW ← 关键!

理解 PHY to Controller Ratio (4:1)

  • DDR PHY 跑 666.67MHz
  • UI Clock = 666.67 / 4 = 166.67MHz
  • 每个 UI 时钟周期传输 4 个 DDR 数据拍(256-bit)

2.3 MIG 用户接口信号

MIG 以 AXI4 Slave 接口对外暴露,信号宽度如下:

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
// 时钟与复位
input sys_clk_i, // 系统时钟 250MHz
input clk_ref_i, // IDELAYCTRL 参考钟 200MHz(必须!)
input sys_rst, // 系统复位(ACTIVE LOW)
output ui_clk, // 用户时钟 166.67MHz
output ui_clk_sync_rst, // 用户复位(高有效)
output init_calib_complete, // 校准完成标志

// AXI Write Address
input [3:0] s_axi_awid,
input [28:0] s_axi_awaddr,
input [7:0] s_axi_awlen,
input [2:0] s_axi_awsize, // 2^5=32 Bytes = 256-bit
// ...

// AXI Write Data
input [255:0] s_axi_wdata,
input [31:0] s_axi_wstrb,
// ...

// AXI Read Data
output [255:0] s_axi_rdata,
// ...

关键教训clk_ref_i 必须接 200MHz ±10MHz。这是 IDELAYCTRL 硬核的参考钟,不是可选的。我们的设计从 sys_clk_ddr_ref PLL 同时输出 250MHz 和 200MHz。


3. AXI4 协议要点

3.1 五个独立通道与 VALID/READY 握手

AXI4 协议定义了 5 个独立的单向通道,每个通道都使用相同的 VALID/READY 握手机制:

1
2
3
4
5
6
                    Master                         Slave
Write Address (AW): ──── awvalid/awaddr ────→ (awready)
Write Data (W): ──── wvalid/wdata ──────→ (wready)
Write Response (B): ←── bvalid/bresp ─────── (bready)
Read Address (AR): ──── arvalid/araddr ────→ (arready)
Read Data (R): ←── rvalid/rdata ─────── (rready)

VALID/READY 握手规则

  • 发送方(Master)准备好数据后拉高 VALID,保持直到握手完成
  • 接收方(Slave)准备好接收时拉高 READY
  • 当 VALID && READY 同时为高的时钟沿,一次传输完成
  • VALID 不能等待 READY——发送方必须先拉高 VALID
  • READY 可以在 VALID 之前拉高(Slave 提前表示可以接收)
1
2
3
4
5
6
7
clk     ┌─┐ ┌─┐ ┌─┐ ┌─┐ ┌─┐ ┌─┐
┘ └─┘ └─┘ └─┘ └─┘ └─┘ └─
awvalid ────────┐ ┌─────────
awready ────────────┐ ┌───────────
│ │
├───┤ ← 握手!传输在这一拍发生
wdata ────────[ D0 ][ D1 ][ D2 ]...

3.2 AXI4 Burst 传输详解

本设计使用 INCR(递增)Burst 类型。一次 Burst 传输连续 16 拍数据(awlen=15)。

写 Burst 时序

1
2
3
4
5
6
7
8
9
10
         ┌─ AW 握手 ─┐  ┌──────── W 通道 16 拍 ────────────┐ ┌─ B 响应 ─┐
awvalid ──┐ ┌──
awready ────┐ ┌────
awaddr ────[ADDR]─────────────────────────────────────────────
wvalid ───────────┐ ┌────
wready ─────────────┐ ┌──────
wdata ─────────────[D0][D1][D2]...[D14][D15]─────────────
wlast ───────────────────────────────────────┐ ┌─────
bvalid ───────────────────────────────────────────┐ ┌──────
bready ─────────────────────────────────────────────┐┌─────

关键点:

  • AW 通道先于 W 通道发起(或同时)
  • W 通道 16 拍数据连续发送
  • 最后一拍(第 16 拍)wlast=1
  • Burst 完成后,Slave 通过 B 通道回复写响应

读 Burst 时序

1
2
3
4
5
6
7
8
         ┌─ AR 握手 ─┐  ┌──────── R 通道 16 拍 ────────────┐
arvalid ──┐ ┌──
arready ────┐ ┌────
araddr ────[ADDR]─────────────────────────────────────────────
rvalid ─────────────────┐ ┌────
rready ───────────────────┐ ┌──────
rdata ───────────────────[D0][D1][D2]...[D14][D15]──────
rlast ───────────────────────────────────────┐ ┌─────

3.3 AXI4 地址计算与 DDR 内存布局

3.3.1 地址拼接

DDR 地址空间使用 {帧索引, 帧内偏移} 的拼接方式。本设计中:

1
2
3
4
5
32-bit 地址:
┌──────────┬──────┬──────────────────────────┐
│ 未使用 │ 帧索引 │ 帧内偏移 (22 bits = 4MB) │
│ [31:24] │ [23:22]│ [21:0] │
└──────────┴──────┴──────────────────────────┘

传递给 MIG 时截取低 29 位 [28:0]

1
2
3
4
5
6
7
8
// awaddr 计算——每行代码对应硬件上的一个加法器
assign axi4_awaddr = BASE_ADDR + {rc_wframe_index, rc_w_ptr};
// = 0x00000000 + {2'dN, 22'dOffset}
// = N × 4MB + Offset

// araddr 计算——与 awaddr 对称
assign axi4_araddr = BASE_ADDR + {rc_rframe_index, araddr};
// = 0x00000000 + {2'dN, 22'dOffset}

3.3.2 帧内偏移 (rc_w_ptr / araddr)

每写完一个 512 字节的 Burst,指针增加 ADDR_INC = 16 × 32 = 512

1
2
3
4
5
Burst 0:  rc_w_ptr = 0        → awaddr = 0x000000
Burst 1: rc_w_ptr = 512 → awaddr = 0x000200
Burst 2: rc_w_ptr = 1024 → awaddr = 0x000400
...
Burst 1799: rc_w_ptr = 1799×512 = 921088 → awaddr = 0x0E0E00

一帧共 921600 字节(1280×720×1 byte),1799 个完整的 512 字节 Burst = 1799×512 = 921088 字节,最后一 Burst 不足 512 字节(仅 512 字节中的前 512 字节有效)。实际 1800 个 Burst 共 1800×512 = 921600 字节,恰好一帧。

3.3.3 地址递增参数计算

1
2
3
4
5
parameter BURST_LEN = 16;                    // 每 Burst 16 拍
parameter STRB_LEN = DATA_LEN / 8; // 256/8 = 32 字节/拍
parameter ADDR_INC = BURST_LEN * STRB_LEN; // 16 × 32 = 512 字节/Burst
parameter BUF_SIZE = 22; // 2^22 = 4,194,304 字节/缓冲
parameter BASE_ADDR = 32'h0000_0000; // DDR 起始地址 = 0

4 个帧缓冲区的地址分布:

1
2
3
4
Buffer 0: 0x00000000 ~ 0x003FFFFF  (0 ~ 4MB)
Buffer 1: 0x00400000 ~ 0x007FFFFF (4MB ~ 8MB)
Buffer 2: 0x00800000 ~ 0x00BFFFFF (8MB ~ 12MB)
Buffer 3: 0x00C00000 ~ 0x00FFFFFF (12MB ~ 16MB)

3.4 awvalid 与 awready 的精确保序

1
2
3
4
5
6
7
8
9
10
// awvalid 在 IDLE 态发起,在收到 awready 后清除
if (axi4_awvalid && axi4_awready)
axi4_awvalid <= 1'b0; // 握手完成,拉低 valid

// 在 WS_W_IDLE 态,FIFO 有数据时重新拉高
WS_W_IDLE: begin
if (~w_wfifo_pempty || ...) begin
axi4_awvalid <= 1'b1; // 发起新的写地址请求
end
end

关键约束:同一时刻只能有一个未完成的写地址(awvalid 拉高后,必须等 awready 握手完成才能再拉高)。

3.5 awsize 必须匹配数据位宽

awsize 编码表:

awsize 字节/拍 适用数据位宽
0 1 8-bit
1 2 16-bit
2 4 32-bit
3 8 64-bit
4 16 128-bit
5 32 256-bit ← 本设计
6 64 512-bit
7 128 1024-bit

致命教训:曾经 awsize=4(16 字节/拍),但数据位宽是 256-bit=32 字节。MIG 每拍只存取低 128-bit,高位数据永久丢失→雪花屏。


4. axi4_ctrl 模块详解

4.1 模块参数

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
module axi4_ctrl #(
parameter ID_LEN = 8, // AXI ID 宽度
parameter ADDR_LEN = 32, // 地址宽度
parameter DATA_LEN = 256, // 数据位宽 (bit)
parameter DATA_SIZE = 5, // 2^5=32 字节/拍
parameter BURST_LEN = 16, // Burst 拍数
parameter STRB_LEN = DATA_LEN/8, // 写选通宽度
parameter ADDR_INC = BURST_LEN * STRB_LEN, // 512 字节
parameter W_WIDTH = 8, // 写数据输入位宽
parameter R_WIDTH = 8, // 读数据输出位宽
parameter BUF_SIZE = 22, // 2^22 = 4MB 缓冲区
parameter RD_END_ADDR = 1280*720, // 一帧像素数
parameter BASE_ADDR = 32'h0000_0000
)(
input wire axi4_clk, // AXI 时钟 (ui_clk 166.67MHz)
input wire axi4_rst_n, // AXI 复位 (低有效)

// AXI4 五个通道 (略,详见源码)
// ...

// 帧接口
input wire wframe_pclk, // 写像素时钟 (24MHz)
input wire wframe_vsync, // 写帧同步
input wire wframe_data_en, // 写数据有效
input wire [7:0] wframe_data, // 写数据

input wire rframe_pclk, // 读像素时钟 (74.25MHz)
input wire rframe_vsync, // 读帧同步
input wire rframe_data_en, // 读数据请求
output wire [7:0] rframe_data // 读数据输出
);

4.2 写数据通路

数据从窄位宽(8-bit)拼成宽位宽(256-bit)再写 DDR:

1
2
3
4
5
6
7
8
9
10
11
12
// 移位寄存器:每次移入 W_WIDTH=8 位
reg [DATA_LEN-1:0] r_wfifo_wdata;
wire [DATA_LEN-1:0] w_wfifo_wdata;
assign w_wfifo_wdata = {wframe_data, r_wfifo_wdata[DATA_LEN-1:W_WIDTH]};

always @(posedge wframe_pclk) begin
if (!r_w_rst_n) begin
r_wfifo_wdata <= {DATA_LEN{1'b0}}; // 帧结束时清空
end else if (wframe_data_en) begin
r_wfifo_wdata <= w_wfifo_wdata; // 每有效像素移入 8 位
end
end

工作原理

  1. 每来一个像素(wframe_data_en=1),8-bit 数据从右侧移入移位寄存器
  2. 累计 32 个像素(32×8=256 bit)后,写入 W0_FIFO
  3. 写状态机从 W0_FIFO 读出 256-bit 字,通过 AXI Burst 写入 DDR

帧结束处理

1
2
3
4
5
WS_W_EOF: begin
r_weof_pending <= 1'b0; // 清除 EOF 标志
rc_w_ptr <= 1'b0; // 写指针归零(新帧从头开始)
state_write <= WS_W_IDLE; // 回到空闲
end

4.3 写状态机

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
localparam WS_W_IDLE  = 2'b00;   // 空闲:等待 FIFO 数据
localparam WS_W_WDATA = 2'b01; // 写数据:发送 Burst
localparam WS_W_WINC = 2'b10; // 指针递增:Burst 完成
localparam WS_W_EOF = 2'b11; // 帧结束:复位指针

case (state_write)
WS_W_IDLE: begin
if (~w_wfifo_pempty || ...) begin
axi4_awvalid <= 1'b1; // 发起写请求
axi4_wvalid <= 1'b1;
state_write <= WS_W_WDATA;
end else if (r_weof_pending) begin
r_w_rst_n <= 1'b0; // 帧结束,复位 FIFO
r_wframe_inc <= 1'b1; // 通知帧索引管理
state_write <= WS_W_EOF;
end
end

WS_W_WDATA: begin
rc_burst <= rc_burst + axi4_wready;
if (axi4_wlast && axi4_wready) begin // Burst 最后一拍
axi4_wvalid <= 1'b0;
state_write <= WS_W_WINC;
end
end

WS_W_WINC: begin
rc_w_ptr <= rc_w_ptr + ADDR_INC; // 指针增加 512 字节
state_write <= WS_W_IDLE;
end

WS_W_EOF: begin
r_weof_pending <= 1'b0;
rc_w_ptr <= 1'b0;
state_write <= WS_W_IDLE;
end
endcase

致命教训:曾经的 case 标签中 WS_W_WINC 被错误标记为 WS_W_EOF(重复标签),导致状态 2'b10 无匹配分支 → 写完第一个 Burst 后永久死锁。修复方法是确保 4 个编码各有唯一 case 标签。

4.4 读数据通路

从 DDR 读出 256-bit 字,拆成 8-bit 像素输出:

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
// 计数器:每读取一个像素 +1,0→31 循环
localparam RFIFO_CNT_SIZE = (R_WIDTH == 8) ? 5 : ...;
reg [RFIFO_CNT_SIZE-1:0] rc_rfifo_rd;

always @(posedge rframe_pclk or posedge r_rfifo_rst_rclk) begin
if (r_rfifo_rst_rclk) begin
rc_rfifo_rd <= 'd0;
end else if (rframe_data_en) begin
rc_rfifo_rd <= rc_rfifo_rd + 1'b1;
end
end

// 在 rc_rfifo_rd==0 时从 FIFO 加载新 256-bit 字
assign w_rframe_data_en_gen = rframe_data_en && (rc_rfifo_rd == 0)
&& !w_rfifo_empty;

// 数据移位输出
reg [255:0] r_rframe_data_gen;
always @(posedge rframe_pclk) begin
if (w_rframe_data_en_gen) begin
r_rframe_data_gen <= w_rframe_data_gen; // 加载新字
end else if (rframe_data_en) begin
r_rframe_data_gen <= r_rframe_data_gen >> R_WIDTH; // 右移 8 位
end
end
assign rframe_data = w_rfifo_empty ? 8'h00
: r_rframe_data_gen[R_WIDTH-1:0];

工作原理

  1. R0_FIFO 写侧在 axi4_clk 域接收 AXI 读数据
  2. R0_FIFO 读侧在 rframe_pclk 域按需输出
  3. 每 32 个像素触发一次 FIFO 读(rc_rfifo_rd == 0
  4. 加载 256-bit 字后,每次右移 8 位输出一个像素

4.2.1 移位寄存器打包详解(时序图)

每来一个像素(wframe_data_en=1),8-bit 数据从右侧移入 256-bit 移位寄存器:

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
PCLK     ┌─┐ ┌─┐ ┌─┐ ┌─┐ ┌─┐ ... ┌─┐ ┌─┐
wframe_data_en ────┐ ┌───┐ ┌─── ... ──┐
│ │ │ │ │
Pixel #: P0 P1 P2 P3 ... P31

r_wfifo_wdata[7:0] ← P0
r_wfifo_wdata[15:8] ← (shifted)
r_wfifo_wdata[23:16] ← (shifted)
...
经过 32 个 data_en 后:
r_wfifo_wdata[7:0] = P31 (最新)
r_wfifo_wdata[15:8] = P30
...
r_wfifo_wdata[255:248] = P0 (最早)

此时 rc_wfifo_we = 5'b11111 = 31, (&rc_wfifo_we) = 1
→ W0_FIFO.wr_en = 1 → w_wfifo_wdata 被写入 FIFO

PCLK 速率计算(clk_cmos @24MHz):

  • 每秒采样 24M 像素
  • 每 32 像素填满一个 256-bit 字 → 24M/32 = 750K 字/秒
  • FIFO 写入带宽 = 750K × 32 bytes = 24 MB/s
  • AXI 写带宽 = 166.67M × 32 bytes(每拍)× 16 拍/16 拍 = 5.3 GB/s
  • 写不溢出:5.3 GB/s >> 24 MB/s

4.2.2 帧结束时的移位寄存器清理

这是一个关键的边缘情况处理:

1
2
3
4
5
6
7
8
帧尾最后一拍数据(P_last)到达后:
r_wfifo_wdata 中可能还残留 0~31 个像素未写入 FIFO

如果不清空:
→ 下一帧的前 31 个像素会和残留数据混合 → 每帧第一条水平条纹的 31 像素错乱 → "重影/撕裂"

修复:r_w_rst_n = 0 时清空整个移位寄存器
r_wfifo_wdata <= {DATA_LEN{1'b0}}; // 256 位全零

致命教训:R0_FIFO 的 din 曾错误连接到 FIFO 自己的 dout→自循环永远为空。wr_clk 曾设为 rframe_pclk 而非 axi4_clk。R0_FIFO 复位逻辑曾有双取反导致永远不复位的 bug。

4.3.1 写状态机完整时序

1
2
3
4
5
6
7
8
9
10
11
12
          ┌──── IDLE ────┐ ┌──── WDATA ────┐ ┌─WINC┐ ┌─IDLE─┐
state: 2'b00 2'b01 2'b10 2'b00
awvalid: ──────┐ ┌──────────────────────
awready: ────────┐ ┌────────────────────────
wvalid: ──────┐ ┌────────────────┐
wready: ────┐ ┌────────────┐
wdata: ────[D0][D1]...[D14][D15]───────
wlast: ───────────────────────┐ ┌───
rw_ptr: [ N ] │ [N+512]
rc_burst: 0 → 1 → 2 → ... → 15 │ 0

Burst 完成,指针+512

状态转移条件

  • IDLE → WDATA:FIFO 非空(~w_wfifo_pempty)或帧结束+FIFO 有残留数据
  • WDATA → WINC:最后一拍握手完成(axi4_wlast && axi4_wready
  • WINC → IDLE:无条件,单周期
  • IDLE → EOF:帧结束标志 & FIFO 全空
  • EOF → IDLE:单周期,完成指针归零和帧索引递增

4.4 读数据通路(完整版)

4.4.1 R0_FIFO 跨时钟域架构

1
2
3
4
5
6
7
8
9
10
11
12
13
axi4_clk 域 (166.67MHz)              rframe_pclk 域 (74.25MHz)
┌─────────────────────┐ ┌──────────────────────┐
│ axi4_rdata[255:0] │ │ rframe_data[7:0] │
│ ↓ │ │ ↑ │
│ rfifo_wenb (1-cycle)│ R0_FIFO │ r_rframe_data_gen │
│ rfifo_wdata[255:0] │════256b═════→│ >> 8 each cycle │
│ ↓ │ Async FIFO │ ↑ │
│ (FIFO write) │ │ w_rframe_data_gen │
└─────────────────────┘ │ (FIFO output) │
│ ↑ │
│ rc_rfifo_rd counter │
│ 0→31→0→31... │
└──────────────────────┘

4.4.2 解包计数器与 FIFO 读时序

每 32 个像素(rc_rfifo_rd == 0)触发一次 FIFO 读:

1
2
3
4
5
6
7
8
9
10
Pixel #:    0  1  2 ... 30 31  0  1 ...
rd_count: 0 1 2 ... 30 31 0 1 ...
rd_en: ┌┐ ┌┐
└┘ └┘
加载新 256b 字 加载下一个字

rdata: [P0][P1][P2]...[P30][P31][P0][P1]...
↑ ↑
r_rframe_data_gen[7:0] r_rframe_data_gen[7:0]
after load after next load

空 FIFO 保护:若 FIFO 空(w_rfifo_empty=1),w_rframe_data_en_gen=0→不加载→输出 0→显示黑像素(瞬时闪过,比撕裂/花屏好)。

4.4.3 R0_FIFO 写侧(AXI 时钟域)

1
2
3
4
5
6
7
8
9
10
11
12
// 当 AXI 读数据到达时,写入 R0_FIFO
always @(posedge axi4_clk) begin
if (axi4_rvalid && axi4_rready) begin
rfifo_wenb <= 1'b1; // 单周期写使能
end else begin
rfifo_wenb <= 1'b0;
end
end

always @(posedge axi4_clk) begin
rfifo_wdata <= axi4_rdata; // 延迟一拍对齐写使能
end

关键时序:rfifo_wenbrfifo_wdata 是同一拍产生的——data 在 cycle N 采样,wen 在 cycle N 拉高,data 在 cycle N+1 呈现 → 此时 wen=1 → FIFO 写入正确数据。

4.4.4 读状态机详细流程

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
// 读地址递增管理
always @(posedge axi4_clk or posedge r_rfifo_rst) begin
if (r_rfifo_rst)
araddr <= 0; // 帧复位:归零
else if (axi4_arvalid && axi4_arready)
araddr <= araddr + ADDR_INC; // Burst 完成:+512
end

// 读完成跟踪
always @(posedge axi4_clk or posedge r_rfifo_rst) begin
if (r_rfifo_rst) begin
rd_state <= S_READ_IDLE;
r_rd_pend <= 0;
axi4_arvalid <= 0;
end else begin
// arvalid 在握手后清除
if (axi4_arready && axi4_arvalid)
axi4_arvalid <= 0;

// r_rd_pend 在最后一拍数据到达时清除
if (axi4_rvalid && axi4_rlast)
r_rd_pend <= 0;

case (rd_state)
S_READ_IDLE:
if (ready) begin // FIFO 稳定 && 地址未超 && FIFO 未满
rd_state <= S_READ_ADDR;
end
S_READ_ADDR: begin
axi4_arvalid <= 1; // 发起读请求
r_rd_pend <= 1;
rd_state <= S_READ_DATA;
end
S_READ_DATA:
if (!axi4_arvalid && !r_rd_pend) // Burst 全部完成
rd_state <= S_READ_IDLE;
endcase
end
end

4.5 W0_FIFO 与 R0_FIFO 的完整连接

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
// ========== W0_FIFO:写侧 FIFO ==========
W0_FIFO_256 u_W0_FIFO_256 (
.rst (~r_w_rst_n), // 帧结束时复位(高有效)
.wr_clk (wframe_pclk), // 写时钟 = 像素时钟 (24MHz)
.wr_en (wframe_data_en && (&rc_wfifo_we)), // 32 像素写一次
.din (w_wfifo_wdata), // 拼接后的 256-bit 数据
.rd_clk (axi4_clk), // 读时钟 = AXI 时钟 (166.67MHz)
.rd_en (w_wfifo_ren), // axi4_wvalid && axi4_wready
.dout (w_wfifo_rdata), // 输出到 AXI 写数据总线
.empty (w_wfifo_empty),
.prog_empty (w_wfifo_pempty) // 几乎空:触发 Burst 的条件
);

// ========== R0_FIFO:读侧 FIFO ==========
R0_FIFO_256 u_R0_FIFO_256 (
.rst (w_rfifo_rst), // 帧边界复位(高有效)
.wr_clk (axi4_clk), // 写时钟 = AXI 时钟 ← 必须是 axi4_clk!
.wr_en (rfifo_wenb), // axi4_rvalid && axi4_rready
.din (rfifo_wdata), // AXI 读回的数据 ← 必须接 rfifo_wdata!
.rd_clk (rframe_pclk), // 读时钟 = 像素时钟 (74.25MHz)
.rd_en (w_rframe_data_en_gen),// 每 32 像素读一次
.dout (w_rframe_data_gen), // 输出到解包移位寄存器
.empty (w_rfifo_empty),
.prog_empty (w_rfifo_aempty)
);

W0_FIFO 和 R0_FIFO 都是异步 FIFO——写读两侧在不同时钟域。这要求 FIFO IP 配置为独立时钟模式(Independent Clocks),且数据位宽 256-bit,深度通常 512 或 1024。

1
2
3
S_READ_IDLE → S_READ_ADDR → S_READ_DATA → S_READ_IDLE
↑ │
└───────────────────────────┘
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
case (rd_state)
S_READ_IDLE: begin
// 条件:FIFO 稳定 && 地址未到帧尾 && FIFO 未满
if (rfifo_wr_rst_busy_dly[15]
&& (araddr < RD_END_ADDR)
&& (~rfifo_wfull))
rd_state <= S_READ_ADDR;
end
S_READ_ADDR: begin
axi4_arvalid <= 1; // 发起读请求
r_rd_pend <= 1; // 标记有待处理读
rd_state <= S_READ_DATA;
end
S_READ_DATA: begin
if ((~axi4_arvalid) && (~r_rd_pend))
rd_state <= S_READ_IDLE; // Burst 完成
end
endcase

5. 时钟域与帧缓冲管理

5.1 时钟域划分

时钟 频率 用途
clk_50m 50MHz 板上晶振,PLL 输入
clk_ctrl 100MHz I2C、UART 控制域
clk_cmos 24MHz 传感器时钟、DDR 写域
clk_video 74.25MHz LCD 像素时钟、DDR 读域
clk_ddr_ref 250MHz MIG 系统时钟
clk_ddr_ref_200m 200MHz MIG IDELAYCTRL 参考钟
ui_clk 166.67MHz MIG 用户接口、AXI 总线域

5.2 帧缓冲管理

使用 4 个缓冲区实现读写并行,避免冲突:

1
2
3
4
5
6
7
8
9
10
11
// 缓冲区分配:每个 4MB,4 个共 16MB
// rc_wframe_index: 写指针 (0→1→2→3→0→...)
// rc_rframe_index: 读指针 (初始 2,远离写指针)

// 写完成后
rc_wframe_index <= w_wframe_index_next; // 移到下一个安全位置
r_wframe_index_last <= rc_wframe_index; // 记录刚写完的缓冲

// 读开始时(仅在写完成至少一帧后)
if (wframe_done)
rc_rframe_index <= r_wframe_index_last; // 读取刚写完的缓冲

wframe_done 保护机制:防止读在写完成前切到未写完的缓冲。

1
2
3
4
5
初始: 写→buf0, 读→buf2(空)
帧0完成: wframe_done=1, 写→buf1, 读→buf0(有效!)
帧1完成: 写→buf2, 读→buf1
帧2完成: 写→buf3, 读→buf2
帧3完成: 写→buf0, 读→buf3 (循环)

5.3 写读分离——根治撕裂

核心设计决策:写和读使用不同时钟域。

1
2
3
4
5
6
写侧: clk_cmos (24MHz)          读侧: clk_video (74.25MHz)
XOR帧生成器 (24MHz, 独立时序) LCD 驱动时序
↓ ↓
W0_FIFO (async) R0_FIFO (async)
↓ ↓
axi4_clk (166.67MHz) ←── DDR3 ──→ axi4_clk

因为写和读用完全不同的时钟、不同的帧生成器、不同的 vsync 信号,它们永远不可能在同一时刻操作同一个缓冲。撕裂从根本上被消除了。

曾尝试让写读共用 clk_videolcd_vs——反复出现撕裂,因为写读在同一时刻竞争访问相邻缓冲。


6. 关键 Bug 与修复

6.1 axi4_awaddr 未驱动(致命)

症状:DDR 写响应正常(bvalid 脉冲),但读回全是随机垃圾。

根因

1
2
3
// 错误代码
assign awaddr = BASE_ADDR + {rc_wframe_index, rc_w_ptr}; // awaddr 未声明!隐式 1-bit wire
// axi4_awaddr 端口从未被赋值!→ 悬空

修复

1
assign axi4_awaddr = BASE_ADDR + {rc_wframe_index, rc_w_ptr};

这是雪花屏的根本原因。写地址永远为 0——所有数据写到地址 0,但读地址正确。读读到的是随机的 DDR 残留数据。

6.2 awsize 错误(致命)

症状:每个 AXI 字有一半数据丢失。

根因DATA_SIZE = 4awsize = 4 → 2^4 = 16 字节/拍。但数据位宽是 256-bit = 32 字节。

修复DATA_SIZE = 5awsize = 5 → 2^5 = 32 字节/拍。

6.3 MIG sys_rst 极性错误(致命)

症状:DDR 永远不校准(ui_clk_sync_rst 永久为 1)。

根因:MIG 配置 SysResetPolarity = ACTIVE LOW,但代码生成了 ACTIVE HIGH 复位。

修复assign mig_sys_rst = sys_rst_n; ——直接用低有效系统复位。

6.4 R0_FIFO din 自循环(致命)

1
2
3
4
5
6
7
8
// 错误
.din (w_rframe_data_gen), // w_rframe_data_gen 是 FIFO 的 dout!
.dout(w_rframe_data_gen), // 同一个 wire!

// 正确
.din (rfifo_wdata), // AXI 读数据
.dout(w_rframe_data_gen), // FIFO 输出
.wr_clk(axi4_clk), // 写时钟 = AXI 时钟(不是 rframe_pclk!)

6.5 R0_FIFO 复位双取反(致命)

1
2
3
4
5
6
7
// 错误
wire w_rfifo_rst_n = (~axi4_rst_n) || (~rfifo_rst_n); // 命名为 _n 但存 active-high
R0_FIFO .rst(~w_rfifo_rst_n); // 又取反一次 = 双取反 = 和原意相反

// 正确
wire w_rfifo_rst = (~axi4_rst_n) || (~rfifo_rst_n); // active-high
R0_FIFO .rst(w_rfifo_rst);

6.6 写状态机 case 标签错位(致命)

4 状态中 WS_W_WINC (2'b10) 的 case 标签被错误写成了重复的 WS_W_EOF → 无匹配 → default → 死锁。

6.7 顶层参数覆盖(隐蔽)

axi4_ctrl.sv 默认值 DATA_SIZE=5,但 sc1336_hdmi.sv 例化时写 .DATA_SIZE(4)——顶层覆盖了模块默认值。

6.8 读帧索引起始值

rc_rframe_index 初始为 2'd0(和写指针相同)→ 第一帧读写撞 buffer。
修复为 2'd2(远离写指针 2 个 buffer)。


7. 调试方法

7.1 分步验证策略

1
2
3
4
5
6
7
8
9
10
11
12
13
14
Step 1: LCD 测试图案 (bypass DDR)
→ 验证 LCD 驱动、时钟、复位正常

Step 2: 常量写入 DDR (0xA5)
→ 纯灰屏 = DDR 通路正常

Step 3: 静态 XOR 图案
→ 确认地址计算、数据完整性

Step 4: 动态图案 (lcd_display_test)
→ 验证帧切换、多缓冲

Step 5: 传感器输入
→ 真实数据通路

7.2 UART 快速切换

4 条串口命令(115200 bps)在一秒内完成 A/B 对比:

命令 数据路径 验证内容
L 图案→LCD LCD 完好?
G 0xA5→DDR→LCD DDR 读写基础?
X XOR→DDR→LCD 地址/数据完整?
D 动画→DDR→LCD 帧缓冲/多帧?

7.3 ILA 关键观测点

1
2
3
Probe0: state_write 看写状态机是否在跑
Probe1: s_axi_rdata vs w_lcd_data 对比→定位故障在 DDR 侧还是 FIFO 侧
Probe2: ddr_init_done, rc_wframe_index, rc_rframe_index

7.4 常见故障模式

现象 可能原因 检查
全黑 PLL 未锁 / 一直复位 sys_rst_n, ddr_init_done
雪花 读写地址不匹配 awaddr 是否正确驱动
撕裂 读写撞缓冲 / 同钟 时钟域是否分离
第一列异常 解包计数器偏移 rc_rfifo_rd 时序
图案不切换 vsync 未对齐 切换逻辑 vsync 门控

参考资料

  • Xilinx UG586: 7 Series FPGAs Memory Interface Solutions
  • ARM IHI 0022: AMBA AXI4 Protocol Specification
  • MT41K128M16XX-15E Datasheet (Micron)
  • 项目源码: sc1336_hdmi/rtl

测试结果

使用HDMI输出到RK3588开发版,通过远程桌面访问显示

源码

https://github.com/ORI2333/FPGA_ISP/tree/main/sc1336_hdmi
如果对你有用,请帮忙给个Star!😘

赞助喵
非常感谢您的喜欢!
赞助喵
分享这一刻
让朋友们也来瞅瞅!
